科普：3D打印如何有效建模

　　據創客聯盟小編了解，現實生活中大家對3D打印興趣非常之大，但是苦于不知如何建模、如何畫圖、該建怎樣的文件格式等等，那沒能走進3D打印的行業。那么就3D打印如何有效建模，且看創客聯盟小編的歸納整理。

　　目前不論哪種3D打印，基本都是用的STL格式的文件，STL文件說白了，就是用三角形表示實體的一種文件格式，這種格式是最開始發明3D打印的人定義的，現在已經成了圖像處理領域的默認工業標準了。國外現在有一幫人在推一種叫AMF格式的3D打印文件，主要是增加了模型的材質、紋理、顏色等信息，可能以后技術進步，彩色打印成為主流，這種文件格式會逐步取代STL。但是，暫時應該STL格式的文件會是主流。

　　PS：還有obj格式，這種格式打印機基本都支持。不過比較少，STL是主流。

　　所以，3D打印如何建模，我認為實質是問如何獲得STL文件。這樣，就有很多種方法了，看你是什么用途。我自己分類的主要有以下幾種：

1、CAD設計(參數化建模)

　　主要針對需要參數化建模設計的機械零件一類的應用，一般的三維CAD軟件都能勝任，我大學學的是UG，所以一般用這個，我同事用的是Solidworks，另外Pro-E、Catia等等，也都可以。

　　上面這些是相對“專業”一點的，也可以用比較簡單的，如Google的Sketchup。

　　另外有一類適合會編程的人用的真正“參數化”建模的設計軟件：OpenScad，這是一款開源軟件，是直接用代碼編輯生成模型的。缺點是不如圖形化建模軟件(Solidworks、UG等)方便使用，優點是生成的scad文件很小，代碼可以被其他應用調用，可以建部件庫，使用起來比較方便。我編程不好，對于這個軟件是有興趣，但是實際沒有深入學習怎么用這個軟件。

　　這類軟件，推薦學習Solidworks，有興趣的話，可以學下Openscad，很有意思~

　　比如這個六缸發動機缸體模型，是福特汽車公司發布出來的，就是這一類模型：

2、CG建模

　　你提到的3D max、maya都可以，還有犀牛(Rhino)、Blender，還有簡單一些的Zbrush。

　　這里面我只接觸過Blender，這是一款開源的建模軟件，免費的~我很煩在網上找破解版本安裝程序的過程。不過也只用到了這個軟件里面最最基本的功能。

　　這類軟件設計出來的模型，要轉換到可打印的STL文件，有可能會有很多結構錯誤需要處理，一般會用到Meshmixer、Meshlab、netfab等軟件進行修復。Meshmixer是我用得最多的一款，功能豐富，而且是免費的，是專門用于3D打印模型處理的。

　　下面這個表面質量非常高的僵尸獵人頭像，就是屬于用這類軟件設計出來的：

3、業余軟件

　　說是業余軟件，其實是半調侃的吧，這類軟件可以滿足一般3D建模的基本要求，其實功能都很好了，只是沒有上面Solidworks、maya等專業軟件那樣功能全面。

　　Autodesk出品的一系列3D設計軟件(不是Autocad這種的)，如Tinkercad，非常簡單，就是簡單的拿一些實體進行布爾運算得到簡單的可打印模型。

　　還有上面提到的Meshmixer，這個軟件可以進行一些模型混搭之類的，可以搞出一些很惡搞的模型來。比如下面這樣的，尤達與佛像的混搭模型：

　　PS：可以看下Autodesk的主頁，感覺他們?cè)?D打印軟件領域在下一盤很大的棋，Meshmixer就是Autodesk公司收購的，基本上你需要的建模軟件，他們都提供了，免費的，而且都很容易使用：

4、人像DIY應用等

　　Autodesk出品的123Dcatch，可以用大概20張不同角度的照片，合成出一個可以打印的3D模型。

　　昨天無意發現國外有一款叫Faceshop的軟件，收費軟件，有15天免費試用版本，可以用一張照片，自己選擇照片中臉部的輪廓生成三維頭像模型。不過頭像的基礎模型是基于歐美人設計的，我昨天拿我的頭像試了下，最后生成的鼻子好高。。

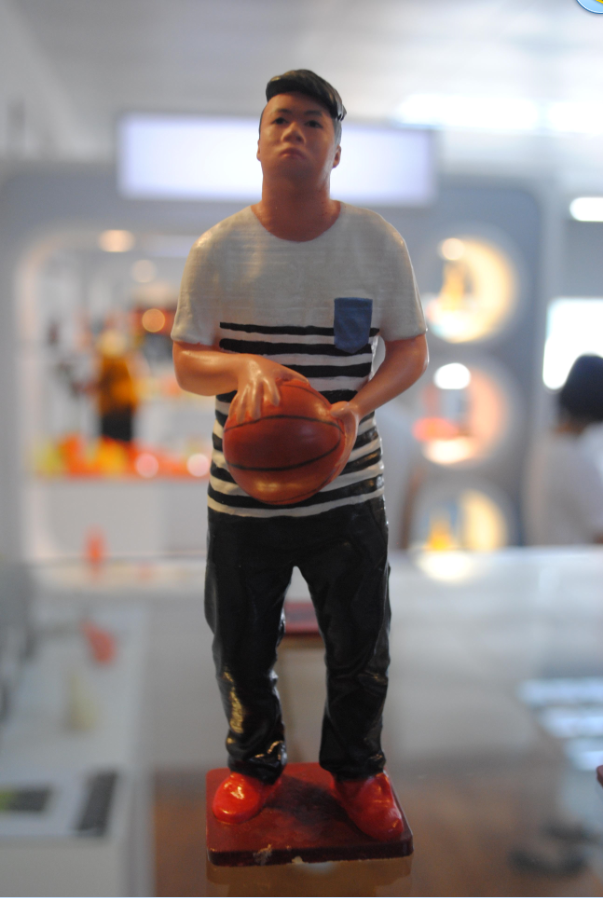

　　用Kinect配合Reconstructme軟件，可以直接掃描得到人像，大概需要10幾分鐘掃描，打印出來的效果如下：

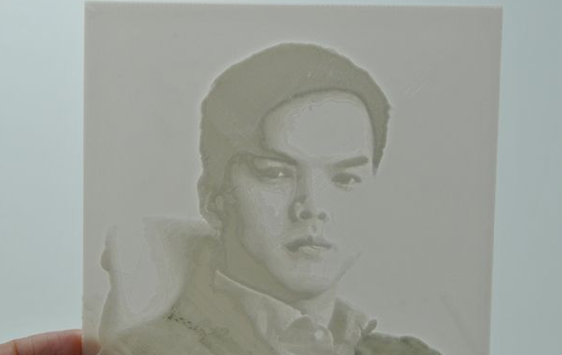

　　國外做得非常好的一款開源3D打印切片軟件Cura，有導入bmp、jpg、png格式圖像，生成浮雕效果的模型的功能，現在國內有些3D打印創意店有這樣的服務，打印出來的效果大概是這樣：

　　PS：期待微軟的黑科技HoloLens早日在這類應用中實用化。

5、到模型下載網站下載別人設計好的模型

　　目前全世界做得最好的一個3D打印模型分享網站，Thingiverse - Digital Designs for Physical Objects，這是Makerbot公司(現在已經被stratasys收購)出品的模型分享網站，現在模型總數已經超過60萬個(編號)。另外一個是出品Cura的公司Ultimaker推出的https://www.youmagine.com，這個的模型數量要少得多。這兩個網站是國外3D打印模型分享最主要的兩家了，兩個公司的風格相反，Makerbot是從開源走向閉源的，Ultimaker一直堅持開源。還有一些其他的如Google的3D warehouse等，都不是主要做3D打印的。

　　英國有一個做得很漂亮的網站，Myminifactory：MyMiniFactory.com?？梢灾苯淤I模型，也可以免費下載STL，不過網站網速比較慢。

　　國內的話，我目前還沒有看到多少非常棒的模型分享網站，大部分都是要用積分下載的。

學習的建議：

　　個人覺得專業類的軟件，第一類(CAD建模，推薦Solidworks)和第二類(CG設計軟件，推薦3dmax)是永遠都有用的，你可以選擇一類好好學，不論選了哪一種，學精了都很不錯。如果興趣很大，兩種都學好就再好不過了。

　　另外，如果你喜歡編程的話，推薦了解學習Openscad。

　　非專業軟件類的，既然是非專業的，都會讓用戶很快上手。能把上面兩類軟件學好的話，學習這些都是自然不在話下的。門檻可能不在軟件本身，而在語言，那些軟件基本都沒見過有漢化的，用起來不是很順手。
